01 / 06

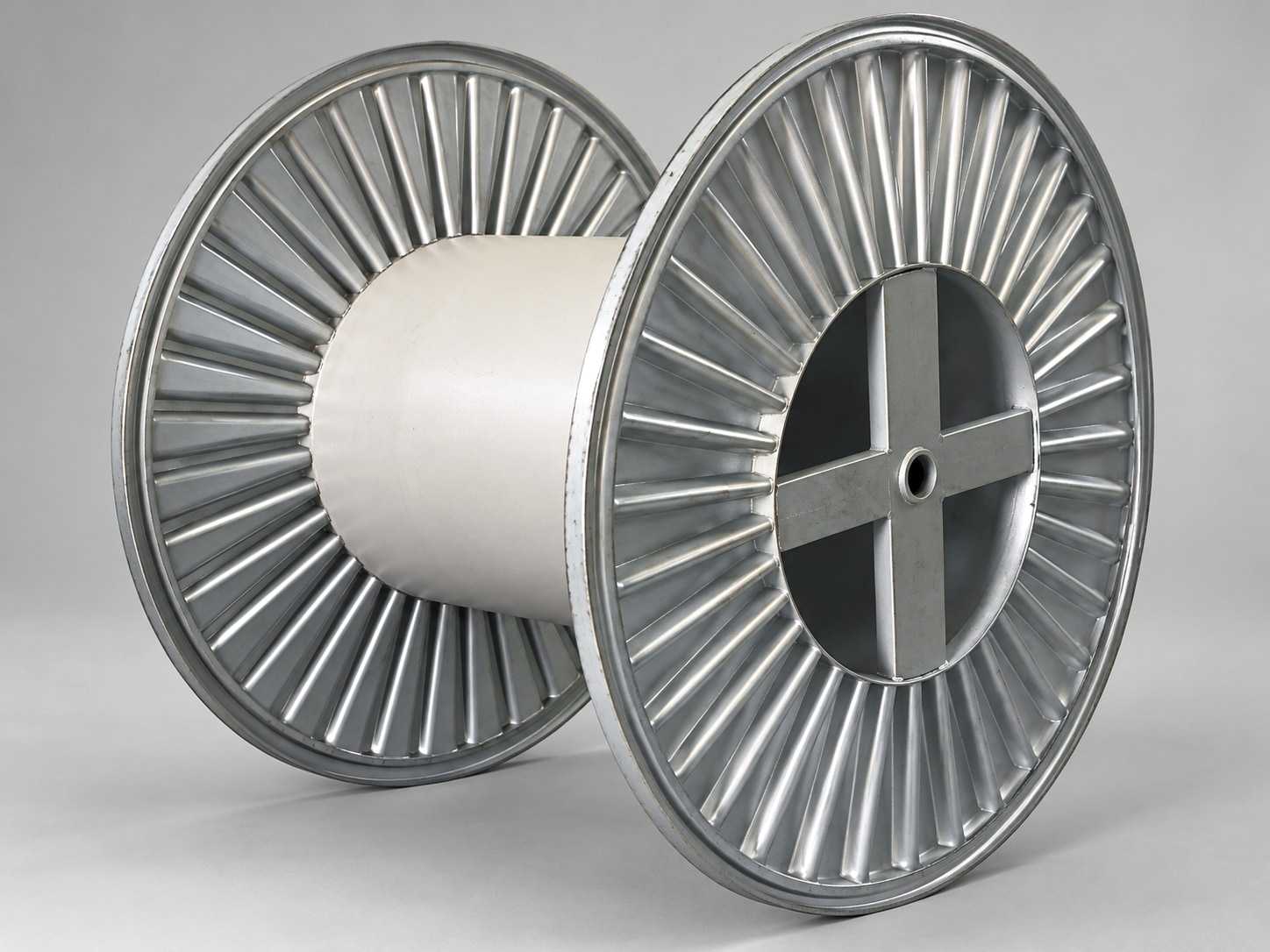

One-Way estampada
Leve e resistente, para cabos, fios e fibras.
- até 15 t
- flange até 2.700 mm
Imagem ilustrativa
Soluções · 01 / 03
Bobinas metálicas
Bobinas para embalagem e processo nas indústrias de cabos de aço, cabos elétricos, cabos umbilicais e tubos flexíveis.
Visão geral
Do padrão DIN ao offshore de grande porte
A Carbogás projeta e fabrica bobinas metálicas para embalagem, transporte e processo produtivo.
Cada bobina é dimensionada para o produto que vai carregar e para a forma como será transportada, do padrão DIN às bobinas offshore de até 40 pés e 350 t.
Aplicações
- Cabos de aço
- Cabos elétricos
- Cabos umbilicais
- Tubos flexíveis
- Fios e fibras
Linha de produtos
Seis famílias de bobinas
02 / 06

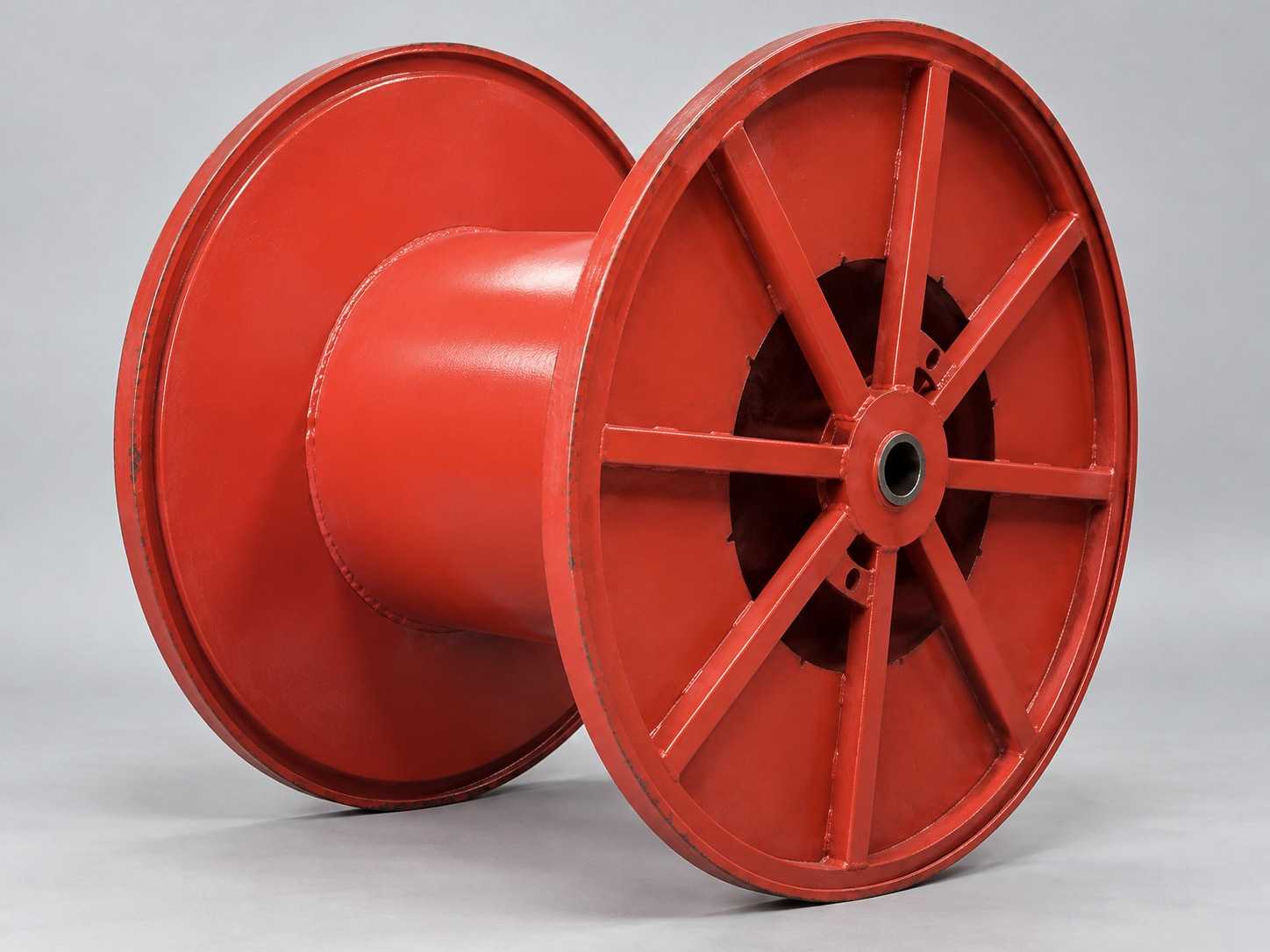

Padrão Petrobras
Estrutura robusta para uso offshore e em plataformas.
- até 13 t
- flange até 90"
03 / 06

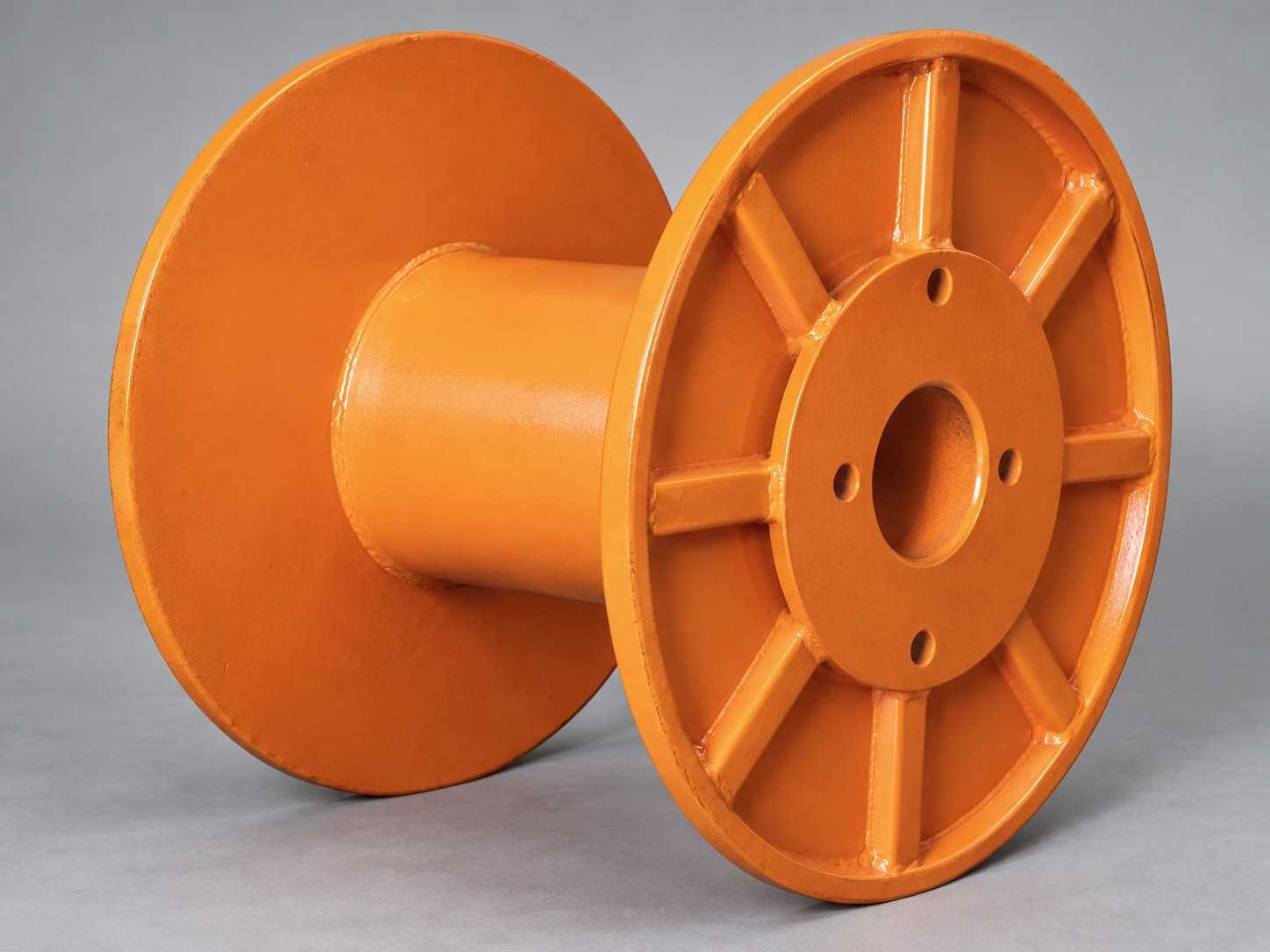

Padrão DIN
Balanceada para trefilas e processos industriais.
- DIN
04 / 06

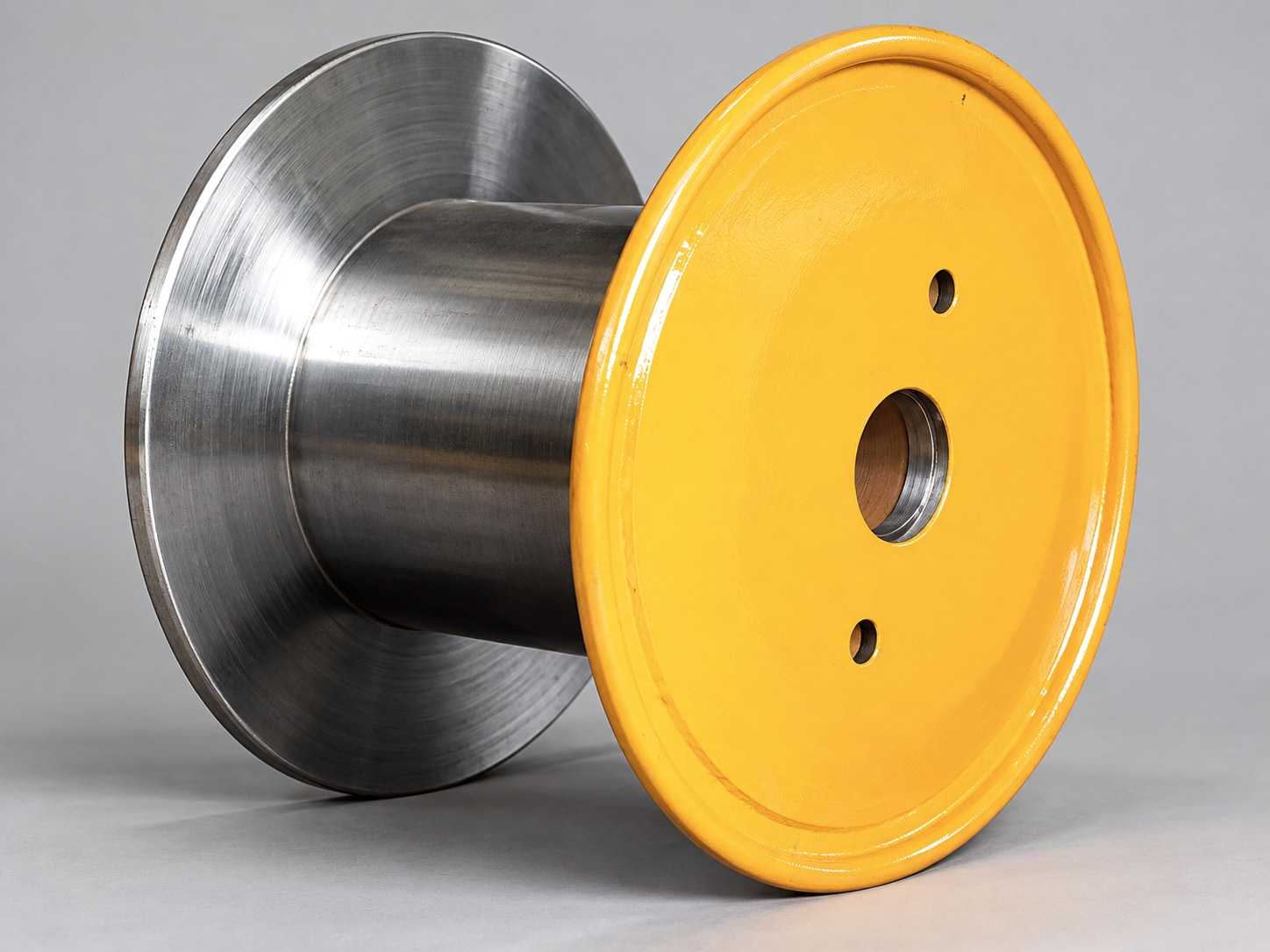

Para processo
Projetada sob medida para a produção industrial.
- Sob medida
05 / 06

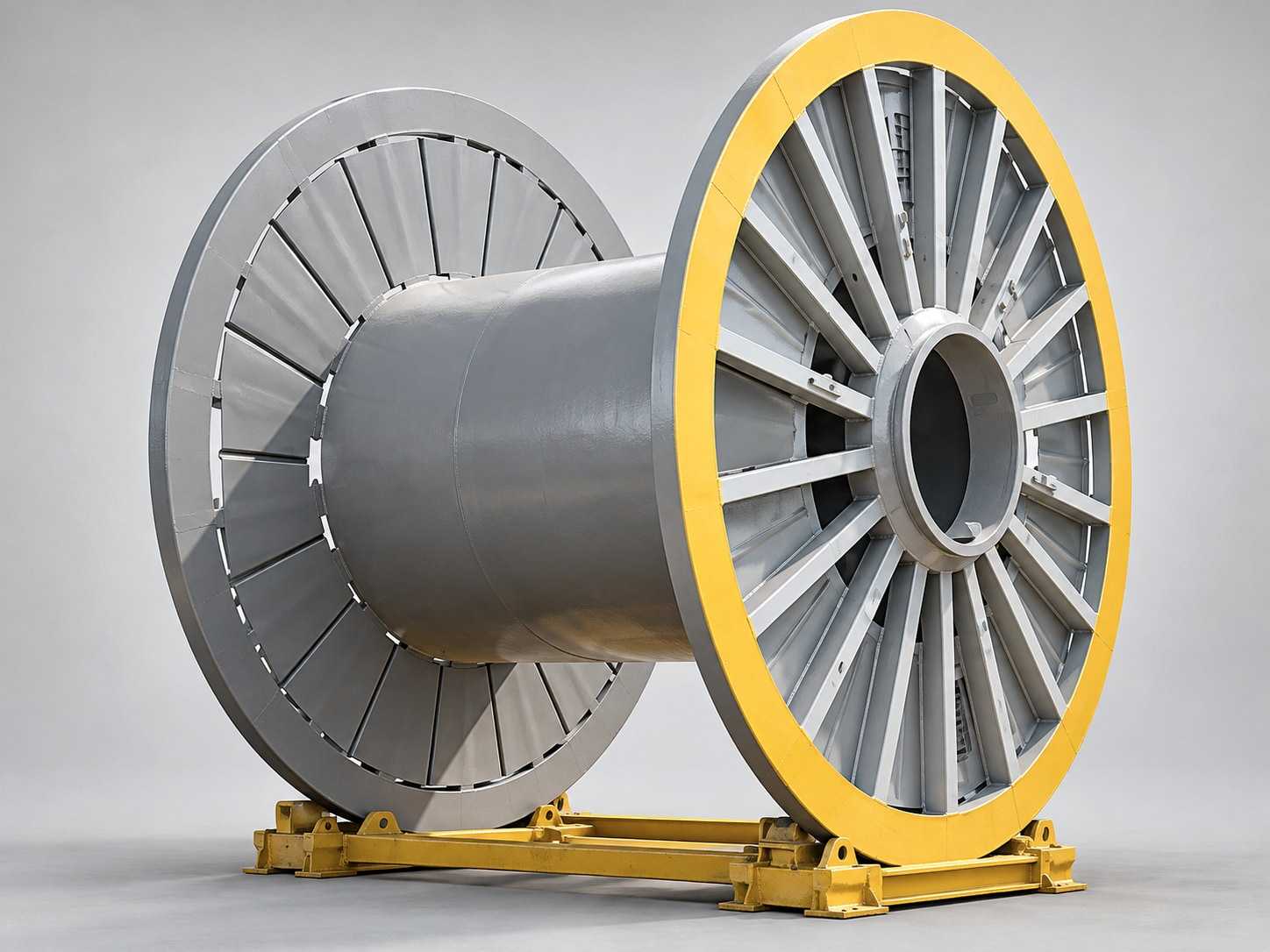

Onshore e offshore
Para transporte e plataformas, fabricadas conforme ASME e AWS.
- até 40 pés
- até 350 t
06 / 06
Desmontáveis
Projetadas para transporte em contêiner, reduzindo custos.
- Transporte em contêiner
Desmontada para o transporte, montada no destino
As bobinas desmontáveis são projetadas para transporte em contêiner, o que reduz custos.
Ficha técnica
| Bobina | Capacidade | Flange ou dimensão | Aplicação e normas |
|---|---|---|---|
| One-Way estampada | até 15 t | flange até 2.700 mm | Cabos, fios e fibras |
| Padrão Petrobras | até 13 t | flange até 90" | Uso offshore e em plataformas |
| Padrão DIN | — | — | Trefilas e processos industriais |
| Para processo | Sob medida | Sob medida | Produção industrial |
| Onshore e offshore | até 350 t | até 40 pés | Transporte e plataformas · ASME · AWS |
| Desmontáveis | — | — | Transporte em contêiner |
One-Way estampada
- Capacidade
- até 15 t
- Flange ou dimensão
- flange até 2.700 mm
- Aplicação e normas
- Cabos, fios e fibras
Padrão Petrobras
- Capacidade
- até 13 t
- Flange ou dimensão
- flange até 90"
- Aplicação e normas
- Uso offshore e em plataformas
Padrão DIN
- Capacidade
- —
- Flange ou dimensão
- —
- Aplicação e normas
- Trefilas e processos industriais
Para processo
- Capacidade
- Sob medida
- Flange ou dimensão
- Sob medida
- Aplicação e normas
- Produção industrial
Onshore e offshore
- Capacidade
- até 350 t
- Flange ou dimensão
- até 40 pés
- Aplicação e normas
- Transporte e plataformas · ASME · AWS
Desmontáveis
- Capacidade
- —
- Flange ou dimensão
- —
- Aplicação e normas
- Transporte em contêiner
Valores não indicados são definidos no projeto de cada equipamento, conforme a especificação do cliente.
Engenharia e normas
Projetada, fabricada e testada
Bobinas onshore e offshore fabricadas conforme ASME e AWS.
Projetos com CAD, 3D e análise por elementos finitos, e testes de carga, içamento e rolagem com equipamentos calibrados conforme o INMETRO.
O costado do tambor é montado e soldado pela equipe própria de caldeiraria e solda, com controle de qualidade e inspeção em cada etapa. É dele que vem a resistência estrutural da bobina, sobretudo nas que operam offshore.
- ASME
- AWS
Galeria
Soluções
Outras soluções
02 / 03
Naval e acessórios
Barcaças modulares, cascos de rebocadores, D-rings, spreader bars e acessórios de movimentação sob medida.
- D-rings até 50 t
- Spreader bars até 700 t
03 / 03
Engenharia e testes
Engenharia on demand com CAD, 3D e FEA, equipamentos especiais e testes de carga instrumentados.
- Testes até 700 t
- CAD · 3D · FEA
Orçamento
Precisa de uma bobina sob medida?
Informe o produto a ser carregado, a capacidade, as dimensões e a norma. Nossa engenharia dimensiona a bobina para a sua aplicação.
